近年来，国内醋酸项目使用进口高压大口径旋塞阀在醋酸、醋酐管线上普遍出现“外泄漏”现象，使企业造成经济损失和资源浪费，国外进口锆材旋塞阀使用一段时间导致上部密封及内部密封泄漏，我们公司技术部研究检测分析，原因是国外进口锆材高压旋塞阀的密封结构简单，造成密封衬套（阀座）及上密封材料承受不了高温、高压工况，导致非金属密封材料较大的变形，旋塞（阀座）受高压偏移以及密封刮伤，而引发旋塞阀密封一系列泄漏问题。

　　针对大口径和高压力锆材旋塞阀密封泄漏原因，维都利阀门技术部结合本公司两种专利产品（耐严酷工况固定式旋塞阀-专利号：ZL200920201533.0和耐严酷工况型特种合金旋塞阀-专利号：ZL200920190134.9）的独特的结构，来整改国外进口锆材旋塞阀的结构，增加双压板结构调节密封功能及固定式结构等特点，分开调节填料密封和旋塞“阀芯”密封及固定旋塞阀芯。。

　　固定式旋塞阀是我公司针对目前国外进口大口径和高压力旋塞阀在醋酸、醋酐管线上普遍出现外泄漏现象而自主研发设计的一种最新型旋塞阀，此固定式旋塞阀独特的结构，来整改目前醋酸上国外进口旋塞阀的结构，此种固定式结构旋塞阀能完全解决介质外泄漏诸多问题，固定式旋塞阀能保证醋酸、醋酐管线长期安全稳定。

固定式旋塞阀的结构“专利”创新点如下：
创新点一：旋塞（阀芯）固定式结构
创新点二：双压板结构调节密封功能
创新点三：多道密封结构，按客户要求，可以达到“五”道密封
创新点四：碟簧加载，自动补偿密封功能
创新点五：在旋塞压板下增加平面轴承，降低操作力矩
创新点六：旋塞（阀芯）4°角度变成6°，增加调节长度，延长使用寿命
创新点七：垫片植于阀体凹型槽中，垫片持久保持弹性，密封可靠。

此种专利结构我们已经在大口径、高压力上的锆材、哈氏合金旋塞阀上使用，完全解决目前国外进口旋塞阀上部密封及内部密封结构简单而导致泄漏问题。

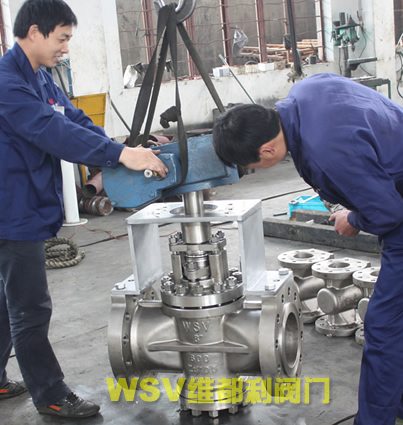

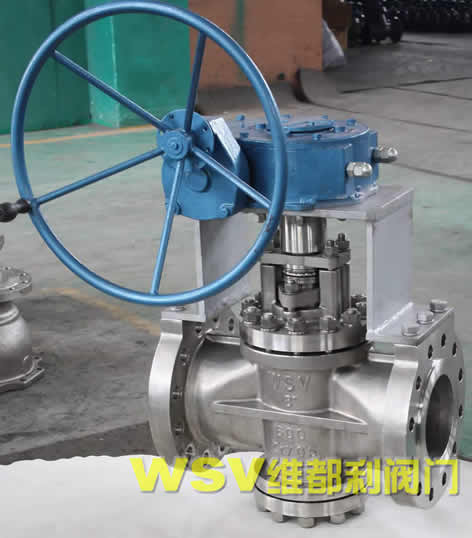

　　　　　锆材固定式旋塞阀装配　　　　　　　　　　　　　　　　　　　　　　锆材固定式旋塞阀成品

公司声明：本专利产品，任何单位及个人均不得复制和转载，违者我公司将追究其法律责任。

信息来源：维都利阀门研发部
