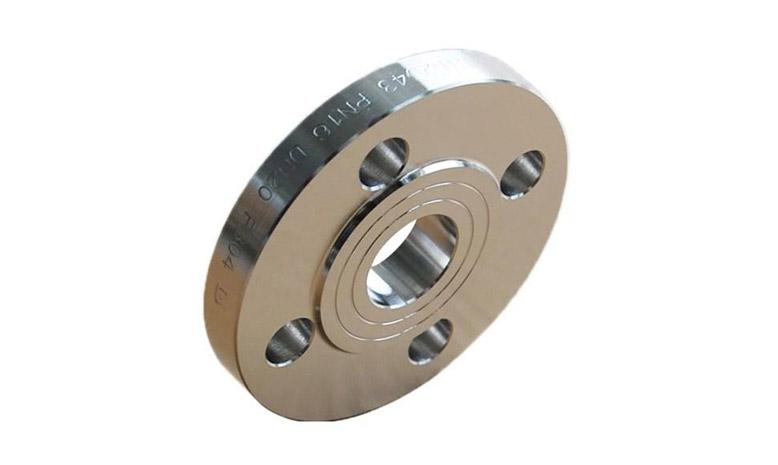

板焊法兰是最常见的一种法兰
由于板式平焊法兰综合性能好,广泛应用于化工、建筑、给排水、石油、轻工、制冷、卫生、管道、消防、电力、航空航天、船舶等基础工程中。
但刚性较差,因此不能用于供求、易燃、易爆、真空度要求较高的化工工艺管路系统和高、极危害场合。
密封面有FF和RF两种。
WN法兰是具有锥形颈并与圆柱体或管道对接焊接的法兰。
由于锥形颈的过渡结构和对接焊接连接方式,加强了法兰的强度和刚度。且密封性能远优于平焊法兰。
适用于高压、高温或密封要求高的场合
缺点是需要锻造,所以材料和锻造成本高。
颈平焊法兰的全称是颈平焊钢管法兰。它是一种将钢管和管件伸入法兰并通过角焊与设备或管道连接的法兰。
正常密封面:面(RF)、凹(FM)、凸(M)、榫(T)、槽(G)、满平面(FF)。
优点:SO法兰也是一种平焊法兰。它具有短颈,从而提高了法兰的强度,提高了法兰的承载强度。因此,它可以用于更高压力的管道。
缺点:SO法兰的成本比PL型高。而且由于其形状的特点,在运输中更容易磕碰。
