维都利控制蝶阀严格按照最新版API 609规范设计制造,同时还能满足BS5155、ANSI B 16.34、ASME SEC VIII等各大规范要求,保证了威多力控制蝶阀适用于所有工业领域。

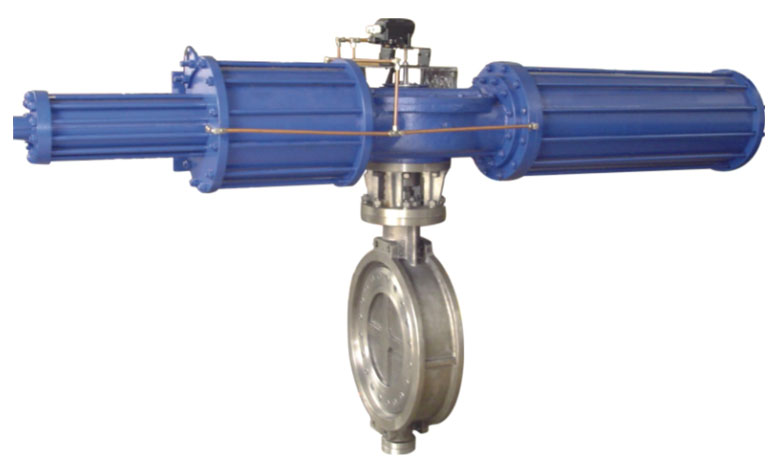

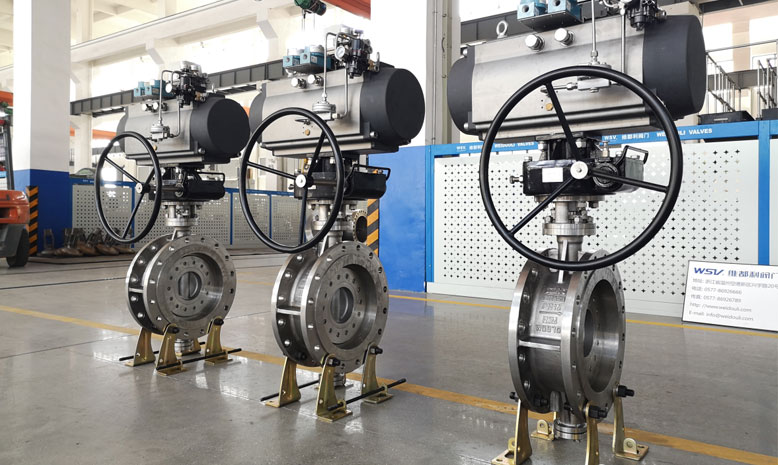

控制蝶阀是一种可用于隔离或调节流量的阀门。它也被称为四分之一转阀。在操作中,当阀瓣旋转四分之一圈时,阀门完全打开或关闭。“蝴蝶”是一个安装在杆上的金属圆盘。关闭机构采用磁盘的形式。操作类似于球阀,允许快速关闭。阀瓣位于管道的中心,通过阀瓣有一杆连接到阀门外部的执行机构上。旋转执行机构使阀瓣与流体平行或垂直。控制蝶阀采用双偏置设计和三偏置设计。控制蝶阀通常受到青睐,因为它们比其他阀门设计成本更低,而且重量更轻。
双重安全结构
根据API609规范,阀瓣下侧安装两个独立推力环,防止因流体压力和温度引起的阀瓣变形、阀杆错位和密封面堵塞,从而保证阀门在任何工况下的正常工作;同时在阀门下端设计了独立的阀杆弹射机构,防止阀杆断裂或弹射造成意外事故。
无盲区
在设计过程中,我们考虑了调节和控制的应用,所以我们充分利用了三偏置蝶阀的密封原理,实现了阀瓣在开启和关闭阀门时不刮伤阀座,阀杆的扭矩通过阀瓣直接传递到密封面上,也就是说阀瓣与阀座之间几乎没有摩擦。从而消除了阀门低开度范围内由于摩擦等各种不稳定因素造成的跳变现象和无法调节,即消除了死区。这意味着我们的蝶阀可以进入0 ~ 90度的可调区域,其正常控制比是一般蝶阀的两倍以上,最高控制比可高达100:1。
三偏置蝶阀的层压阀座
阀座采用金属片和石墨片制成,可有效防止介质中细小固体的影响和热膨胀造成密封面闭塞,保证即使存在轻微故障也无泄漏。
双偏置蝶阀的可更换阀座
我们的蝶阀密封副是独一无二的。阀体阀座是可以更换的,而且由于蝶板密封面和阀板是独立的,所以也可以更换蝶板密封面,这就意味着不再需要将损坏的蝶板运送到厂家或分解阀门,只需要更换蝶板密封面即可。这不仅大大降低了维修成本,而且大大降低了维修时间以及维修强度和难度。
防火安全结构
三偏蝶阀采用防火设计,并通过API607和API6FA认证,保证了三偏蝶阀可用于石油、石化等各种危险领域。
超级密封填料
传统上,对阀座的泄漏(内泄漏)一直是关注的重点,而填料件的泄漏(外泄漏)一直被忽视。事实上,现在已经是不争的事实,外漏的危害远远大于内漏。三偏置蝶阀是一种旋转阀,其阀杆只能旋转90度。与闸阀和截止阀的阀杆螺旋多旋相比,其填料部分磨损程度更低,使用寿命更长。在外漏方面,我们采用了最高标准设计,在按照EPA21规范进行外漏试验时,可以保证100ppm以下的标准密封性能。
霍金金属表面加工技术
经霍金机加工的元件表面粗糙度小于Ra0.2,提高了其表面硬度和耐磨性,减少了密封填料的磨损和阀门扭矩,使动密封部分的密封更加可靠。
弹簧加载,自动补偿密封
钟形弹簧用于加载压盖法兰的连接螺栓,以防止管道内压力和温度的异常变化。钟形弹簧可自动补偿和保护密封。
