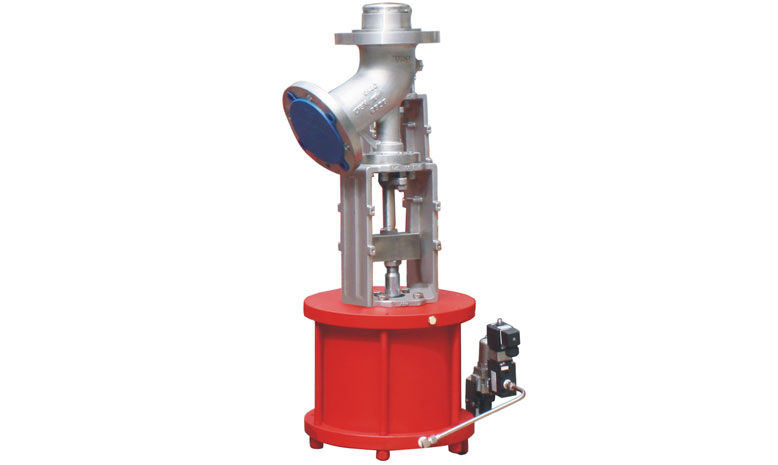

排料式控制阀主要用于反应器、储罐等容器的底部排料,是通过底部法兰焊接在储罐等容器的底部的阀门。
根据实际需要,我们设计了反应器底部为平型和排出阀体为Y型。阀瓣呈锥形,用于流量控制,阀腔耐冲蚀、耐腐蚀。密封面采用直线密封,保证了密封的可靠性,防止结疤。

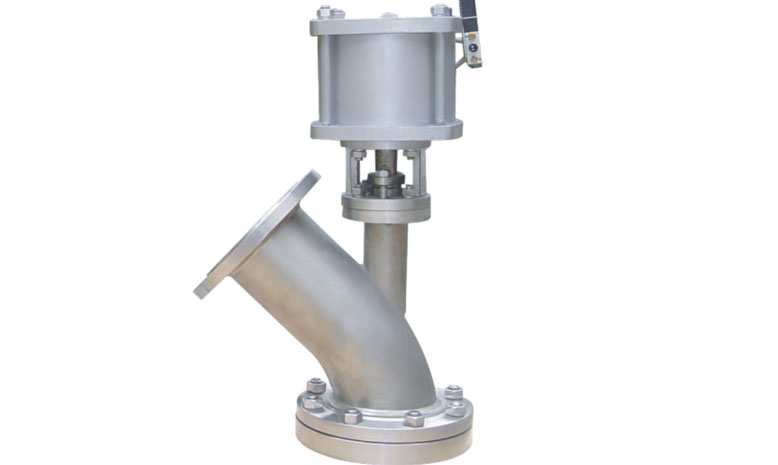

排出阀采用y型结构,阀腔相交部分为平滑过渡,无死区。流阻系数低,介质通过该阀的压力损失小,结构不易结晶。
可更换阀瓣和阀座,便于密封面的维护。
夹板固定杆,防止阀瓣旋转造成密封面磨损。
填料压盖螺栓部分采用双钟形弹簧设计,在钟形弹簧加载时保护填料的密封性。
v型填料压板防止因填料压力点的位移和不均匀造成填料的密封泄漏。
由于反应器内部结构的限制,排出阀有向上或向下的设计。
